Υπολογισμός ολοκληρώματος χρόνου ταχύτητας (VTI)Αριθμός θέματος: 1425412565108

Χρησιμοποιήστε το εργαλείο VTI για να υπολογίσετε το ολοκλήρωμα χρόνου ταχύτητας σε εικόνες υπερηχογραφήματος Doppler.

Προϋπόθεση

Αυτό το εργαλείο μπορεί να χρησιμοποιηθεί μόνο σε εικόνες ή περιοχές εικόνων όπου η μονάδα κάθετης κατεύθυνσης είναι συμβατή με μέτρα ανά δευτερόλεπτα και η μονάδα οριζόντιας κατεύθυνσης είναι συμβατή με δευτερόλεπτα (Doppler US).

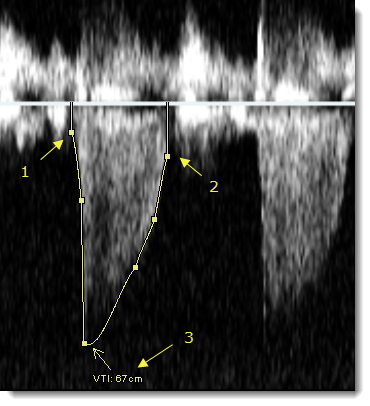

Εικόνα που δείχνει την αρχική (1), την τελική (2) και την οριστική μέτρηση

Για να υπολογίσετε το ολοκλήρωμα χρόνου ταχύτητας (VTI)

Στην επάνω γραμμή εργαλείων της περιοχής εικόνας, κάντε κλικ στη Μέτρηση απόστασης. Επιλέξτε Υπερηχογράφημα > VTI.
Για να τοποθετήσετε την πρώτη λαβή της καμπύλης ταχύτητας, κάντε κλικ στο σημείο έναρξης (1) για τη μέτρηση στην περιοχή Doppler της εικόνας υπερηχογραφήματος.
Για να τοποθετήσετε επιπλέον λαβές, κάντε κλικ για να εντοπίσετε την οπτικοποίηση του παλμού και να ορίσετε με ακρίβεια την καμπύλη της ταχύτητας.
Για να ολοκληρώσετε την καμπύλη, κάντε διπλό κλικ για να τοποθετήσετε την τελευταία λαβή (2).
- ή
- Κάντε δεξί κλικ για να ολοκληρώσετε την καμπύλη με την τελευταία λαβή που τοποθετήσατε.

Το VTI υπολογίζεται και εμφανίζεται σε εκατοστά (3).
