Κατανόηση γραμμών αναφοράς τομήςΑριθμός θέματος: 1416592969199

Διάφορες μονάδες λαμβάνουν εικόνες του ανθρώπινου σώματος σε τρία επίπεδα: στεφανιαίο, οβελιαίο και εγκάρσιο. Για διευκόλυνση της διατμηματικής πλοήγησης, το XERO Viewer εμφανίζει αυτόματα μια έγχρωμη γραμμή σε όλες τις μη συνεπίπεδες συνδεδεμένες σειρές σε μία εξέταση εντός του ίδιου πλαισίου αναφοράς που τέμνεται με την κεντρική θέση τομής 3D της ενεργής σειράς.

Τα τρία επίπεδα αναπαριστώνται στο παρακάτω διάγραμμα.

Γραφικό που δείχνει το στεφανιαίο, το οβελιαίο και το εγκάρσιο επίπεδο.
ΕπεξήγησηΑντίστοιχο επίπεδο
1 (κόκκινο)Στεφανιαίο
2 (πράσινο)Οβελιαίο
3 (μοβ)Εγκάρσιο

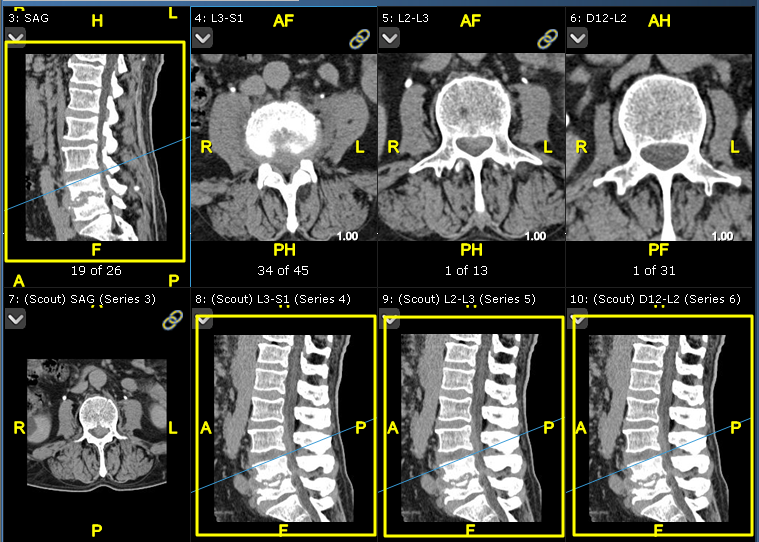

Εξέταση που δείχνει τέσσερις σειρές με κοινό πλαίσιο αναφοράς. Ανατρέξτε στη γραμμή που τέμνει τις εικόνες (επισημαίνεται).



Παράδειγμα εξέτασης με τέσσερις σειρές με κοινό πλαίσιο αναφοράς
