Μέτρηση πυέλου SchmidΑριθμός θέματος: 1425412510882

Η ακολουθία σήμανσης για μια μέτρηση πυέλου Schmid αποτελείται από μια αλυσίδα εργαλείων. Με την ολοκλήρωση ενός βήματος ενεργοποιείται αυτόματα το εργαλείο που απαιτείται για το επόμενο βήμα της ακολουθίας.

Προϋπόθεση

Στην επάνω γραμμή εργαλείων της περιοχής εικόνας, κάντε κλικ στο βέλος δίπλα στον χάρακα για να ανοίξει η λίστα σημάνσεων και επιλέξτε Πύελος Schmid.

Συμβουλή:

Για να κάνετε μετατόπιση και ζουμ στην εικόνα ενώ το εργαλείο μέτρησης είναι ενεργό, πατήστε Διάστημα και σύρετε την εικόνα προς μετατόπιση ή χρησιμοποιήστε τον τροχό του ποντικιού για μεγέθυνση και σμίκρυνση.

Σημείωση:

Η περιγραφείσα σήμανση ενός δεδομένου βήματος εμφανίζεται σε κόκκινο στις εικόνες. Η εκτεταμένη γραμμή είναι μια γραμμή που ορίζεται με δύο σημεία όπου η γραμμή σχηματίζεται πέραν των δεδομένων σημείων.

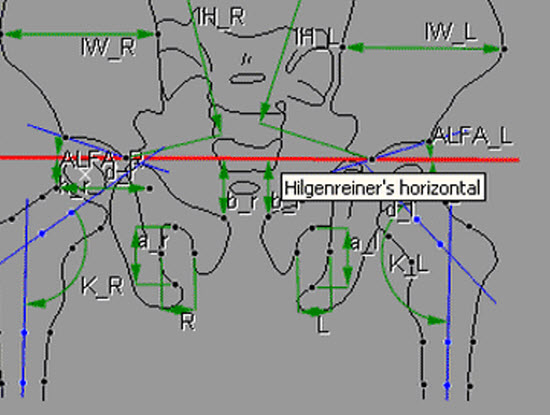

  1. Οριζόντια γραμμή Hilgenreiner: Εκτεταμένη γραμμή που συνδέει το πλέον ακραίο-μέσο σημείο στο λαγόνιο οστό στις δύο πλευρές. Αλληλεπίδραση: Κλικ 1, Κλικ 2. Αποτέλεσμα: Εκτεταμένη γραμμή μεταξύ λαβής 1 και λαβής 2 (οριζόντια γραμμή Hilgenreiner).

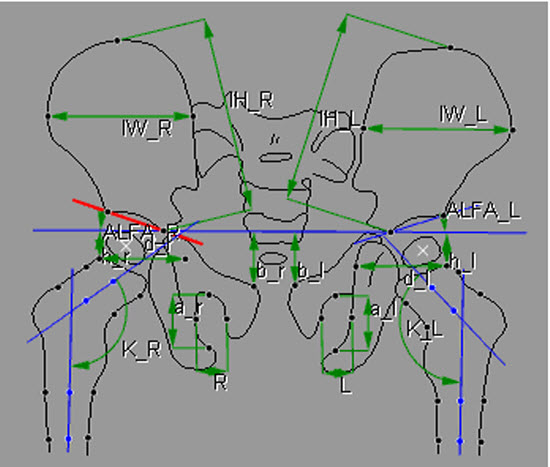

  2. Γραμμή οστέινης οροφής της κοτύλης δεξιά: Εκτεταμένη γραμμή που συνδέει το πλέον κρανιοπλευρικό σημείο της οστέινης κοτύλης και το πλέον ακραίο-μέσο σημείο στο λαγόνιο οστό. Αλληλεπίδραση: Κλικ 3. Αποτέλεσμα: Εκτεταμένη γραμμή μεταξύ της λαβής 3 και της δεξιάς λαβής οριζόντιας γραμμής Hilgenreiner.

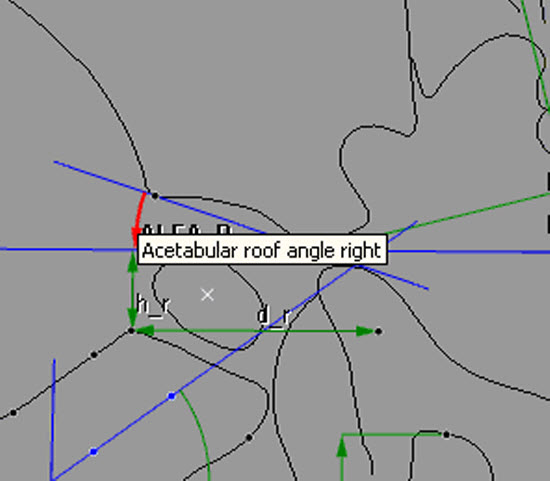

  3. Γωνία οστέινης οροφής της κοτύλης δεξιά: Γωνία που σχηματίζεται από τη γραμμή οστέινης οροφής της κοτύλης δεξιά και την οριζόντια γραμμή Hilgenreiner. (Αυτή η γωνία σχηματίζεται αυτόματα μετά την ολοκλήρωση του βήματος 2). Αποτέλεσμα: Όνομα ετικέτας: ARA-R.

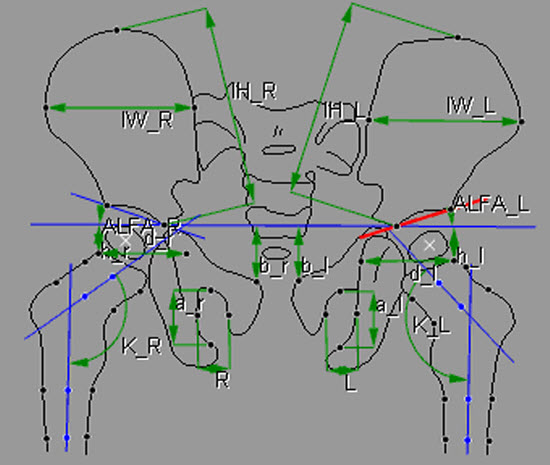

  4. Γραμμή οστέινης οροφής της κοτύλης αριστερά: Εκτεταμένη γραμμή που συνδέει το πλέον κρανιοπλευρικό σημείο της οστέινης κοτύλης και το πλέον ακραίο-μέσο σημείο στο λαγόνιο οστό. Αλληλεπίδραση: Κλικ 4. Αποτέλεσμα: Εκτεταμένη γραμμή μεταξύ της λαβής 4 και της δεξιάς λαβής οριζόντιας γραμμής Hilgenreiner.

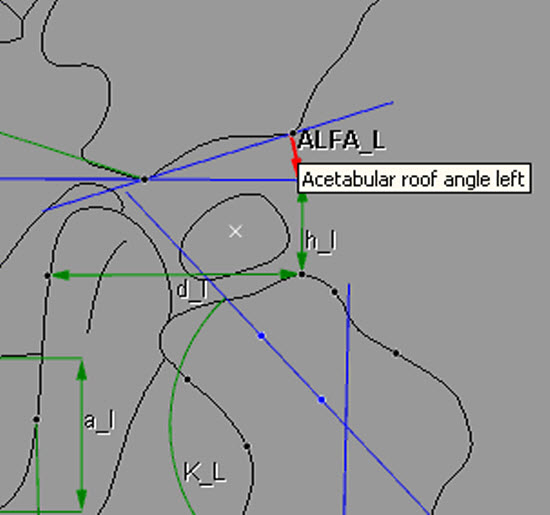

  5. Γωνία οστέινης οροφής της κοτύλης αριστερά: Γωνία που σχηματίζεται από τη γραμμή οστέινης οροφής της κοτύλης αριστερά και την οριζόντια γραμμή Hilgenreiner’s. (Αυτή η γωνία σχηματίζεται αυτόματα μετά την ολοκλήρωση του βήματος 4). Αποτέλεσμα: Γωνία και ετικέτα ARA-L.

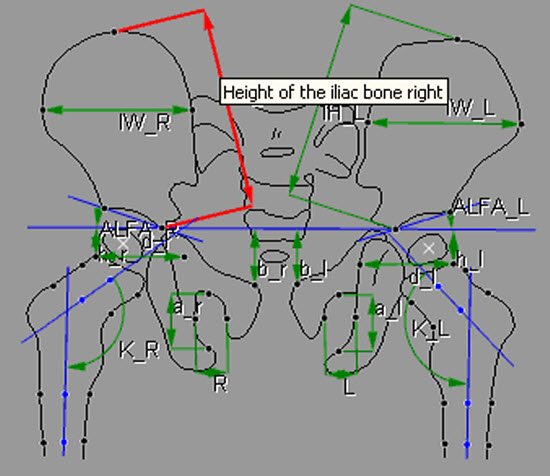

  6. Ύψος δεξιού λαγόνιου οστού: Γραμμή που ορίζεται από το πλέον κορυφαίο σημείο του δεξιού λαγόνιου οστού και το πλέον ακραίο-μέσο σημείο του δεξιού λαγόνιου οστού. Αλληλεπίδραση: Κλικ 5. Αποτέλεσμα: Γραμμή μεταξύ της λαβής 5 και της δεξιάς λαβής της οριζόντιας γραμμής Hilgenreiner’s και ετικέτα IH_R.

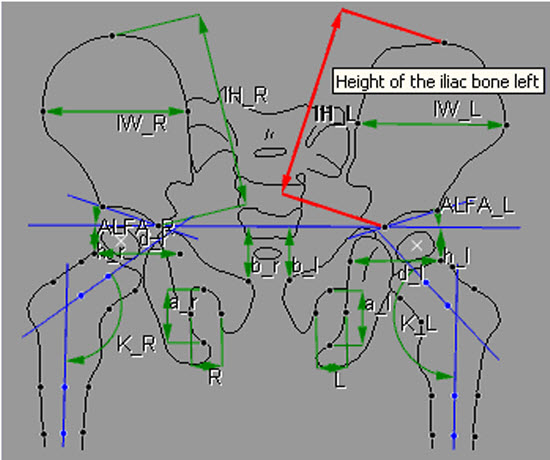

  7. Ύψος αριστερού λαγόνιου οστού: Γραμμή που ορίζεται από το πλέον κορυφαίο σημείο του αριστερού λαγόνιου οστού και το πλέον ακραίο-μέσο σημείο του αριστερού λαγόνιου οστού. Αλληλεπίδραση: Κλικ 6. Αποτέλεσμα: Γραμμή μεταξύ της λαβής 6 και της αριστερής λαβής της οριζόντιας γραμμής Hilgenreiner’s και ετικέτα IH_R.

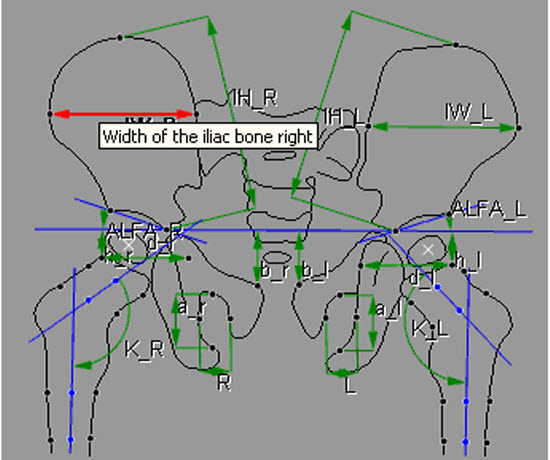

  8. Πλάτος δεξιού λαγόνιου οστού: Γραμμή που ορίζεται από το πλέον πλευρικό σημείο του δεξιού λαγόνιου οστού και το πλέον μέσο σημείο του δεξιού λαγόνιου οστού στο ίδιο επίπεδο. Αλληλεπίδραση: Κλικ 7, Κλικ 8. Αποτέλεσμα: Γραμμή ανάμεσα στη λαβή 7 και 8 και ετικέτα IW_R.

  9. Πλάτος αριστερού λαγόνιου οστού: Γραμμή που ορίζεται από το πλέον πλευρικό σημείο του αριστερού λαγόνιου οστού και το πλέον μέσο σημείο του αριστερού λαγόνιου οστού στο ίδιο επίπεδο. Αλληλεπίδραση: Κλικ 9, Κλικ 10. Αποτέλεσμα: Γραμμή ανάμεσα στη λαβή 9 και 10 και ετικέτα IW_L.

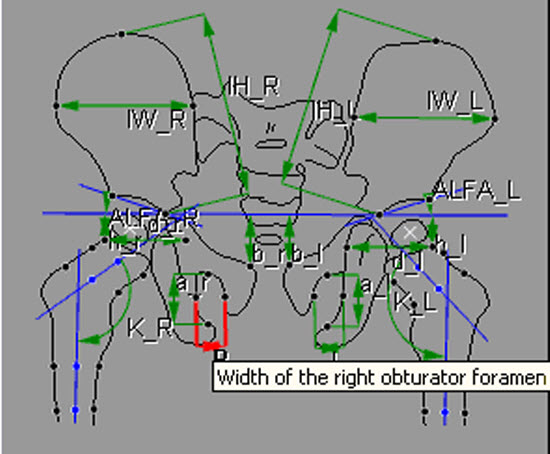

  10. Πλάτος δεξιού θυροειδούς τρήματος: Γραμμή που ορίζεται από το πλευρικό και μέσο σημείο στο δεξιό θυροειδές τρήμα. Αλληλεπίδραση: Κλικ 11, Κλικ 12. Αποτέλεσμα: Γραμμή ανάμεσα στη λαβή 11 και 12 και ετικέτα ow-R.

  11. Πλάτος αριστερού θυροειδούς τρήματος: Γραμμή που ορίζεται από το πλευρικό και μέσο σημείο στο αριστερό θυροειδές τρήμα. Αλληλεπίδραση: Κλικ 13, Κλικ 14. Αποτέλεσμα: Γραμμή ανάμεσα στη λαβή 13 και 14 και ετικέτα ow-L. Επιπλέον, εμφανίζεται ο δείκτης περιστροφών (RI).

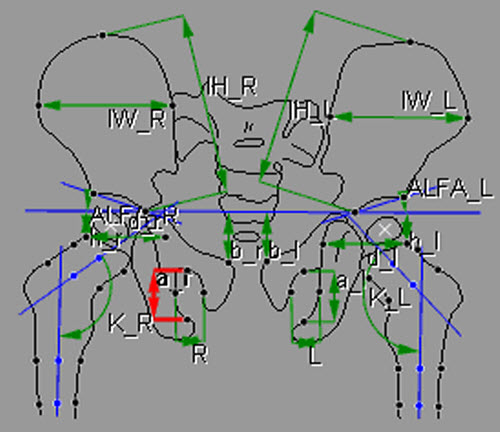

  12. Ύψος δεξιού θυροειδούς τρήματος: Γραμμή που ορίζεται από το πλέον χαμηλό και το πλέον κορυφαίο σημείο στο δεξιό θυροειδές τρήμα. Αλληλεπίδραση: Κλικ 15, Κλικ 16. Αποτέλεσμα: Γραμμή ανάμεσα στη λαβή 15 και 16 και ετικέτα oh-R.

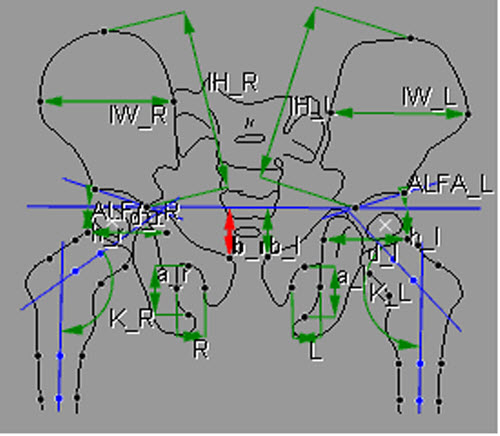

  13. Απόσταση μεταξύ άνω φλοιού δεξιάς ηβικής σύμφυσης και οριζόντιας γραμμής Hilgenreiner. Αλληλεπίδραση: Κλικ 17. Αποτέλεσμα: Γραμμή που ξεκινά από τη λαβή 17 και κατευθύνεται κάθετα προς τη γραμμή Hilgenreiner και ετικέτα Dsphl-R. Επιπλέον, εμφανίζεται ο δείκτης κλίσης δεξιά (TI_R).

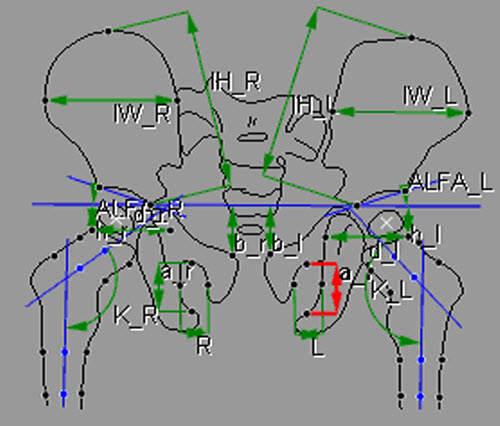

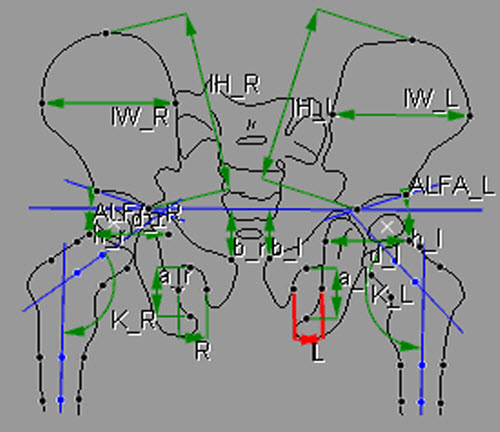

  14. Ύψος αριστερού θυροειδούς τρήματος: Γραμμή που ορίζεται από το πλέον χαμηλό και το πλέον κορυφαίο σημείο στο αριστερό θυροειδές τρήμα. Αλληλεπίδραση: Κλικ 18, Κλικ 19. Αποτέλεσμα: Γραμμή ανάμεσα στη λαβή 18 και 19 και ετικέτα oh-L.

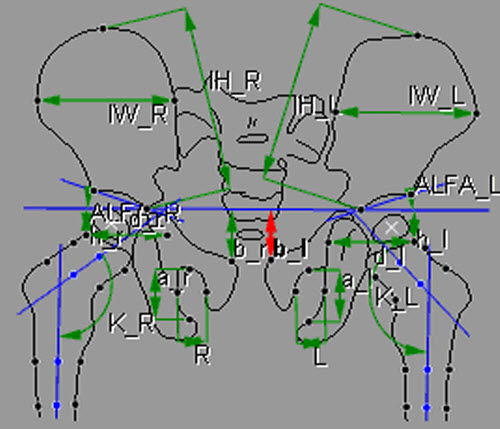

  15. Απόσταση μεταξύ άνω φλοιού αριστερής ηβικής σύμφυσης και οριζόντιας γραμμής Hilgenreiner. Αλληλεπίδραση: Κλικ 20. Αποτέλεσμα: Γραμμή που ξεκινά από τη λαβή 20 και κατευθύνεται κάθετα προς τη γραμμή Hilgenreiner και ετικέτα Dsphl-L. Επιπλέον, εμφανίζεται ο δείκτης κλίσης αριστερά (TI_L).

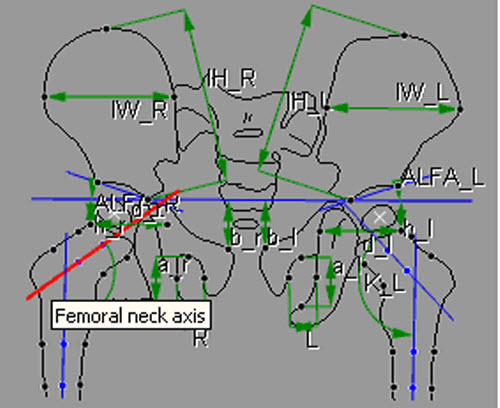

  16. Άξονας δεξιού αυχένα μηριαίου: Γραμμή που ορίζεται από δύο κεντρικά σημεία αντιπαραβαλλόμενων ζευγών σημείων στον άξονα δεξιού αυχένα μηριαίου. Αλληλεπίδραση: Κλικ 21, Κλικ 22, Κλικ 23, Κλικ 24. Αποτέλεσμα: Εκτεταμένη γραμμή που ορίζεται από το μέσο της λαβής 21 και 22 και το μέσου της λαβής 23 και 24.

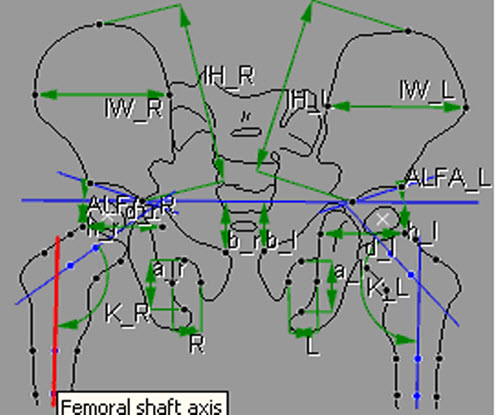

  17. Άξονας δεξιάς διάφυσης του μηριαίου: Γραμμή που ορίζεται από δύο κεντρικά σημεία αντιπαραβαλλόμενων ζευγών σημείων στη δεξιά διάφυση του μηριαίου. Αλληλεπίδραση: Κλικ 25, Κλικ 26, Κλικ 27, Κλικ 28. Αποτέλεσμα: Εκτεταμένη γραμμή που ορίζεται από το μέσο της λαβής 25 και 26 και το μέσου της λαβής 27 και 28.

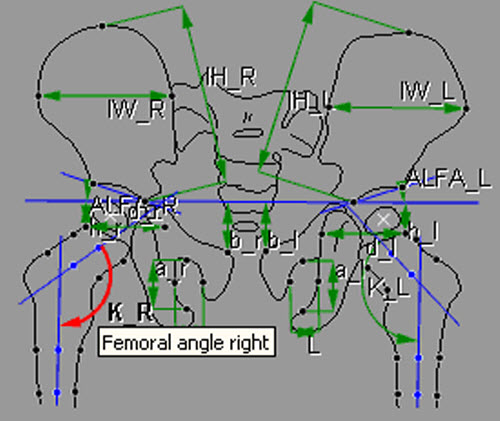

  18. Δεξιά γωνία μηριαίου: Γωνία που σχηματίζεται από τον άξονα δεξιού αυχένα μηριαίου και τον άξονα δεξιάς διάφυσης του μηριαίου. (Αυτή η γωνία σχηματίζεται αυτόματα μετά την ολοκλήρωση του βήματος 17). Αποτέλεσμα: Γωνία και ετικέτα RFA (CCD-R).

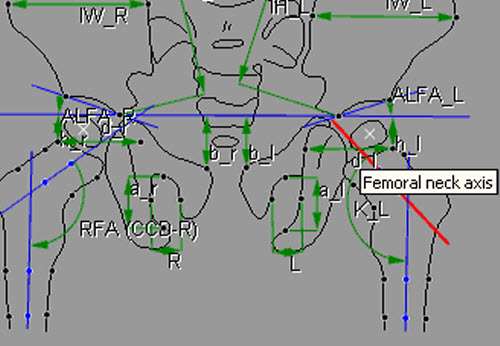

  19. Άξονας αριστερού αυχένα μηριαίου: Γραμμή που ορίζεται από δύο κεντρικά σημεία αντιπαραβαλλόμενων ζευγών σημείων στον άξονα αριστερού αυχένα μηριαίου. Αλληλεπίδραση: Κλικ 29, Κλικ 30, Κλικ 31, Κλικ 32. Αποτέλεσμα: Εκτεταμένη γραμμή που ορίζεται από το μέσο της λαβής 29 και 30 και το μέσου της λαβής 31 και 32.

  20. Άξονας αριστερής διάφυσης του μηριαίου: Γραμμή που ορίζεται από δύο κεντρικά σημεία αντιπαραβαλλόμενων ζευγών σημείων στην αριστερή διάφυση του μηριαίου. Αλληλεπίδραση: Κλικ 33, Κλικ 34, Κλικ 35, Κλικ 36. Αποτέλεσμα: Εκτεταμένη γραμμή που ορίζεται από το μέσο της λαβής 33 και 34 και το μέσου της λαβής 35 και 36.

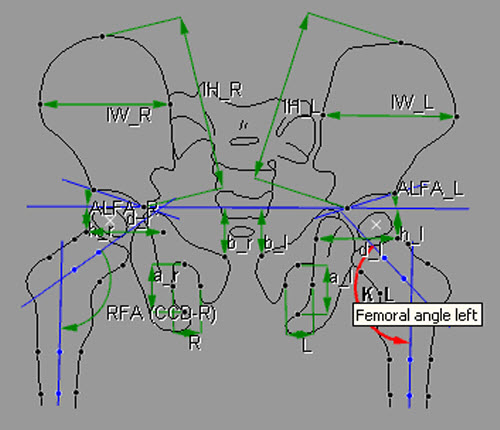

  21. Αριστερή γωνία μηριαίου: Γωνία που σχηματίζεται από τον άξονα αριστερού αυχένα μηριαίου και τον άξονα αριστερής διάφυσης του μηριαίου. (Αυτή η γωνία σχηματίζεται αυτόματα μετά την ολοκλήρωση του βήματος 20). Αποτέλεσμα: Γωνία και ετικέτα LFA (CCD-L).

  22. Κάθετη γραμμή υπολογισμού δεξιά: Γραμμή που ορίζεται από το πλέον κορυφαίο σημείο του δεξιού αυχένα μηριαίου και την κάθετη απόσταση έως την οριζόντια γραμμή Hilgenreiner. Αλληλεπίδραση: Κλικ 37. Αποτέλεσμα: Γραμμή που αρχίζει από τη λαβή 37 και κατευθύνεται κάθετα στη γραμμή Hilgenreiner και ετικέτα clv-R.

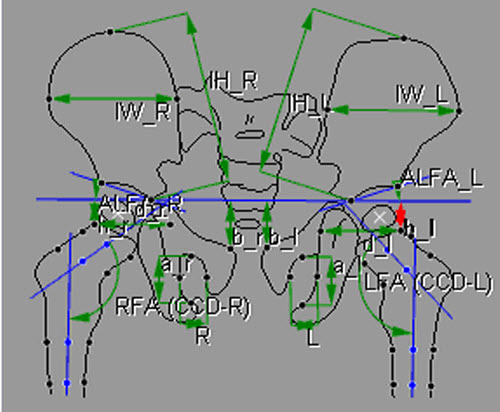

  23. Κάθετη γραμμή υπολογισμού αριστερά: Γραμμή που ορίζεται από το πλέον κορυφαίο σημείο του αριστερού αυχένα μηριαίου και την κάθετη απόσταση έως την οριζόντια γραμμή Hilgenreiner. Αλληλεπίδραση: Κλικ 38. Αποτέλεσμα: Γραμμή που αρχίζει από τη λαβή 38 και κατευθύνεται κάθετα στη γραμμή Hilgenreiner και ετικέτα clv-L.

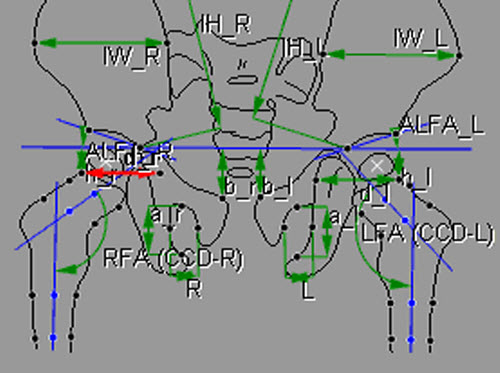

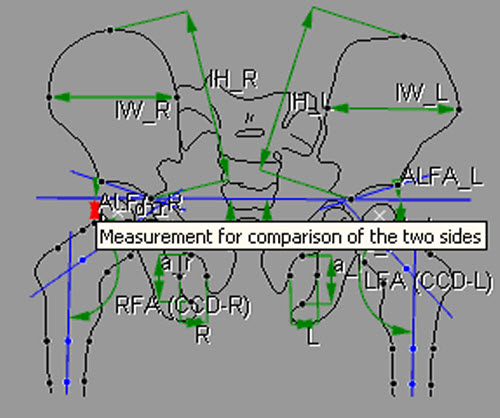

  24. Οριζόντια γραμμή υπολογισμού δεξιά: Γραμμή που ορίζεται από το πλέον κορυφαίο σημείο του δεξιού αυχένα μηριαίου και το σημείο αναφοράς ισχίου. Αλληλεπίδραση: Κλικ 39. Αποτέλεσμα: Γραμμή ανάμεσα στη λαβή 39 και 37 και ετικέτα clh-R.

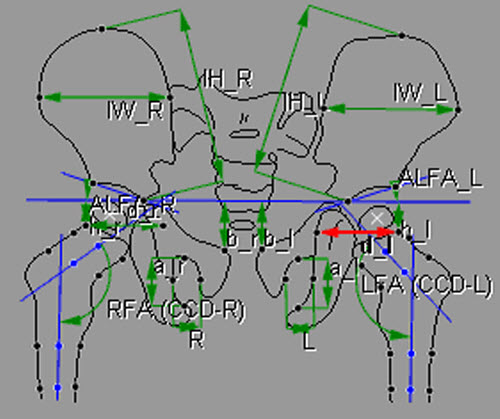

  25. Οριζόντια γραμμή υπολογισμού αριστερά: Γραμμή που ορίζεται από το πλέον κορυφαίο σημείο του αριστερού αυχένα μηριαίου και το σημείο αναφοράς ισχίου. Αλληλεπίδραση: Κλικ 40. Αποτέλεσμα: Γραμμή ανάμεσα στη λαβή 40 και 38 και ετικέτα clh-L.

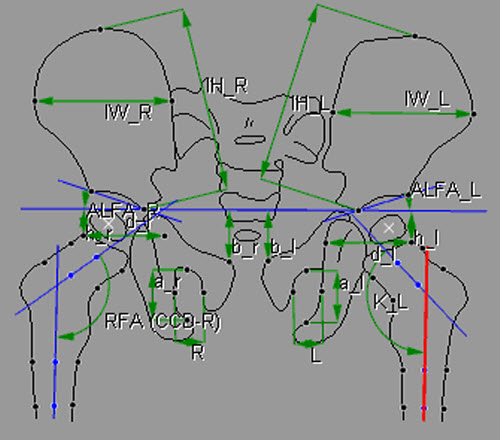

Έχετε τώρα ολοκληρώσει όλες τις απαιτούμενες σημάνσεις για την ολοκληρωμένη επικάλυψη της πυέλου Schmid.
