Υπολογισμός χρόνου ημίσειας πίεσης (PHT)Αριθμός θέματος: 1425412549325

Χρησιμοποιήστε το εργαλείο PHT για να υπολογίσετε τον χρόνο ημίσειας πίεσης σε εικόνες υπερηχογραφήματος Doppler.

Προϋπόθεση

Αυτό το εργαλείο μπορεί να χρησιμοποιηθεί μόνο σε εικόνες ή περιοχές εικόνων όπου η μονάδα κάθετης κατεύθυνσης είναι συμβατή με μέτρα ανά δευτερόλεπτα και η μονάδα οριζόντιας κατεύθυνσης είναι συμβατή με δευτερόλεπτα (Doppler US).

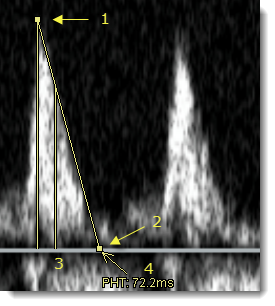

Μετρήσεις χρόνου ημίσειας πίεσης

Για να υπολογίσετε τον χρόνο ημίσειας πίεσης

Στην επάνω γραμμή εργαλείων της περιοχής εικόνας, κάντε κλικ στο βέλος δίπλα στον χάρακα για να ανοίξει η λίστα σημάνσεων και επιλέξτεΥπερηχογράφημα > PHT.
Κάντε κλικ στο σημείο της μέγιστης ταχύτητας (1) στην περιοχή Doppler της εικόνας υπερηχογραφήματος για να τοποθετήσετε την πρώτη λαβή της σήμανσης.
Η δεύτερη λαβή της σήμανσης εμφανίζεται αυτόματα στη γραμμή βάσης (ταχύτητα = 0 m/s).
Μετακινήστε τη δεύτερη λαβή (2) κατά μήκος της γραμμής βάσης προς τη σωστή κατεύθυνση και κάντε κλικ για να ολοκληρώσετε τη σήμανση.

Εμφανίζεται μια κάθετη γραμμή (3) στο σημείο όπου η κλίση έχει τη μισή από τη μέγιστη αρχική τιμή της. Το PHT υπολογίζεται και εμφανίζεται σε χιλιοστά του δευτερολέπτου (4).
