Μέτρηση αντικειμένου με χρήση έλλειψηςΑριθμός θέματος: 1416592928625

Οι πληροφορίες που εμφανίζονται μετά τη χρήση του εργαλείου μέτρησης της σήμανσης έλλειψης ROI (Περιοχή ενδιαφέροντος) μπορούν να διαμορφωθούν. Από προεπιλογή, οι τιμές περιμέτρου, περιοχής, μέσου όρου και τυπικής απόκλισης εμφανίζονται αλλά δεν εμφανίζονται η μέγιστη και η ελάχιστη τιμή. Για να το αλλάξετε αυτό, επικοινωνήστε με τον διαχειριστή του συστήματος.

Οι αποκλίσεις (ελαχ., μέγ., μέσος όρος ή τυπική) δεν παρέχονται για έγχρωμες εικόνες.

Για βαθμονομημένες εικόνες, οι μετρήσεις περιμέτρου και περιοχής εμφανίζονται σε χιλιοστόμετρα (mm). Για μη βαθμονομημένες εικόνες, αυτές οι μετρήσεις εμφανίζονται σε pixel (px). Ανάλογα με τη μονάδα, οι μεσαίες, οι ελάχιστες και οι μέγιστες τιμές αναφέρονται σε HU (Μονάδες Hounsfield), GY μονάδες (Γκρι, αναπαριστά 100 Rad ή δόση της απορροφούμενης ακτινοβολίας), PV μονάδες (Τιμή Pixel) ή OD (Οπτική πυκνότητα).

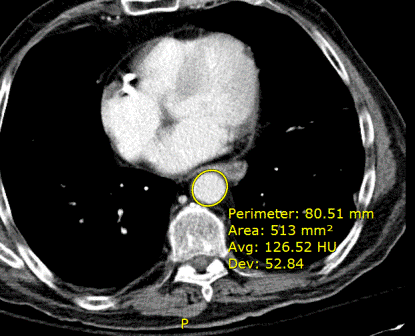

Εφαρμογή σήμανσης με εργαλείο μέτρησης έλλειψης

Όταν εκτελείτε μια μέτρηση σε μια εικόνα προβολής, μία από τις πέντε επιλογές χρησιμοποιείται για τον υπολογισμό των τιμών περιοχής και περιμέτρου:

1. proj—Η τιμή της μέτρησης παρέχεται μόνο ως προβλεπόμενη τιμή και ενδέχεται να μην αντανακλά τις ακριβείς διαστάσεις του ασθενούς υπό εξέταση.
2. ermf (εκτιμώμενος ραδιογραφικός συντελεστής μεγέθυνσης) —Εφαρμόζεται σε εικόνες από μονάδες, όπως οι XA και RF, που δημιουργούν εικόνες προβάλλοντας ακτινοβολία από πηγή ενός σημείου μέσω του σώματος και στη συνέχεια σε έναν ανιχνευτή (όπως το φιλμ). Ο συντελεστής ERMF είναι η αναλογία της απόστασης ανάμεσα στην πηγή της ακτινοβολίας και τον ανιχνευτή προς την απόσταση ανάμεσα στην πηγή ακτινοβολίας και τον ασθενή.
3. pr—κατάσταση παρουσίασης
4. ui—καταχώριση χρήστη
5. φόρτωση

Η χρήση αυτών των υπολογισμών υποδεικνύεται από το γεγονός ότι αυτές οι τιμές είναι μέσα σε αγκύλες, για παράδειγμα, Περίμετρος: 80 mm [ermf].

ΠΡΟΣΟΧΗ! Δεν είναι δυνατή η αποθήκευση σημάνσεων. Είναι διαθέσιμες μόνο κατά τη διάρκεια της ενεργούς συνεδρίας προβολής.
