Μέτρηση του χρονικού διαστήματος μεταξύ των κυμάτων R σε ECGΑριθμός θέματος: 1420573503975

Μπορείτε να χρησιμοποιήσετε το Εργαλείο R2R για να μετρήσετε τον χρόνο που παρήλθε, σε χιλιοστά του δευτερολέπτου, μεταξύ δύο σημείων σε ηλεκτροκαρδιογραφήματα (ΗΚΓ) και να συμπεράνετε τον καρδιακό ρυθμό του ασθενούς σε παλμούς ανά λεπτό. Το XERO Viewer δεν αποθηκεύει τις μετρήσεις που κάνετε με το εργαλείο R2R.

Για να μετρήσετε το χρονικό διάστημα μεταξύ των κυμάτων R σε ΗΚΓ
  1. Ανοίξτε μια εξέταση ΗΚΓ.
  2. Από τη γραμμή εργαλείων, επιλέξτε Εργαλείο R2R. Κουμπί εργαλείου R2R

    Το εργαλείο R2R εμφανίζεται ως τμηματοποιημένη γραμμή στο ΗΚΓ.

  3. Κάντε κλικ και σύρετε το εργαλείο R2R για να ρυθμίσετε τη θέση της μέτρησης.
  4. Σύρετε τα άκρα του εργαλείου R2R για να ρυθμίσετε το μήκος της μέτρησης.

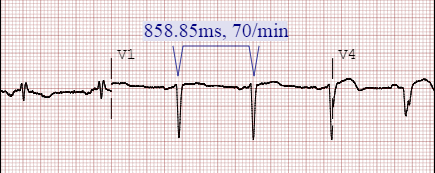

    Εξέταση ΗΚΓ με το εργαλείο R2R

    Οι τιμές του χρόνου και των παλμών ανά λεπτό αλλάζουν καθώς αλλάζει το μήκος του εργαλείου R2R.

  5. Για να αφαιρέσετε το εργαλείο R2R, από τη γραμμή εργαλείων, επιλέξτε Εργαλείο R2R. Κουμπί εργαλείου R2R
